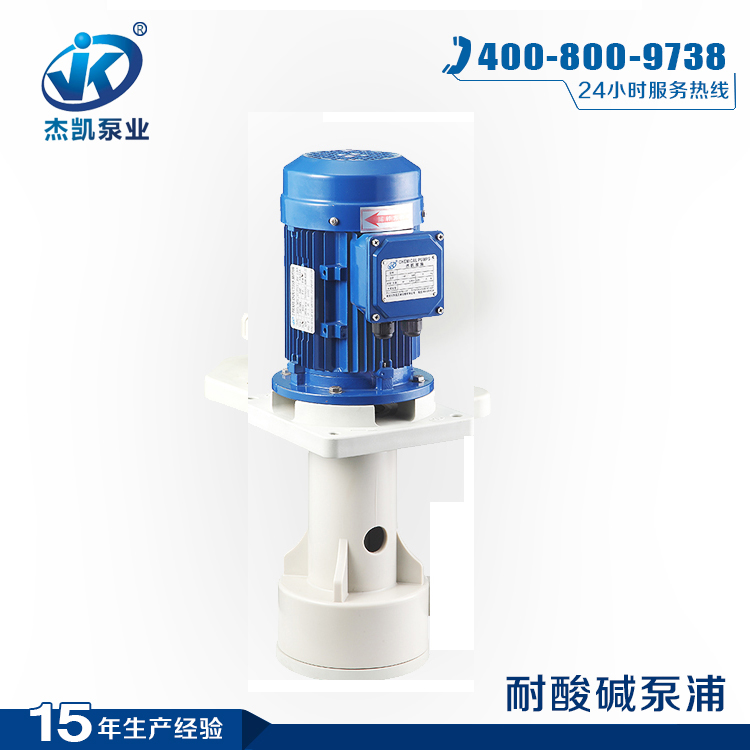

【立式離心泵】結構  本泵系單級單吸立式離心泵，流體沿泵軸的軸線成70°方向流出，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造，耐磨性，耐腐蝕性較好，加工工藝方便。

【立式離心泵】施工、安裝要點:

水泵基礎高出地面的高度應便于水泵安裝，且不應小于0.1m。水泵運輸?shù)街付ㄎ恢煤?，進行設備吊運安裝，準確就位于已經做好的設備基礎上，然后穿上地腳螺栓并帶螺帽，底座底下放置墊鐵，以水平尺初步找平，地腳螺栓內灌混凝土。

水泵的隔振及防噪：在水泵進出水管上宜安裝可曲撓橡膠接頭或波紋管金屬接頭；管道支架宜采用彈性吊架、彈性托架；為創造良好的隔振效果，基礎隔振、管道隔振和支架隔振三者必須配齊，其中隔振墊（減震器）的面積、層數、個數、型號和可曲撓接頭的型號、數量必須按照計算結果選用及安裝。

【立式單級離心泵】軸的拆開辦法：    要把立式單級離心泵泵軸拆開下來，有必要先將軸組(包括泵軸、滾動軸承及其防松設備)從泵體中拆開下來。

為此，須按下面的程序來進行：

1、拆下泵軸后端的大螺帽，用扒輪器將立式單級離心泵的半聯軸器拉下來，而且用通芯螺絲刀或鏨子將平鍵沖下來；

2、撤消防松墊片的鎖緊設備，用鎖緊扳手拆開滾動軸承的圓形螺母，并取下防松墊片；

3、用手將葉輪端的葉輪螺母擰緊在軸上，并用手錘敲擊螺母，

使軸向后端退出泵體；

 4、用扒輪器或壓力機將滾動軸承從泵軸上拆開下來。    有時滾動軸承的內環與泵軸配合時，由于過盈量太大，出現難以拆開的情況。

工作條件：

訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時過流部分和聯接部分采用鑄鋼材料。
